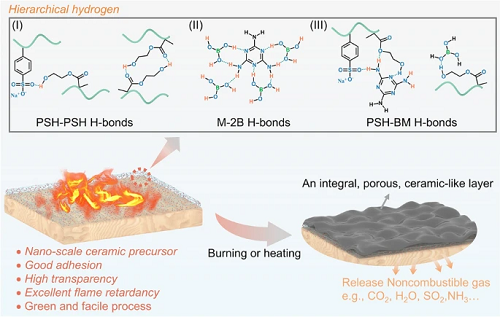

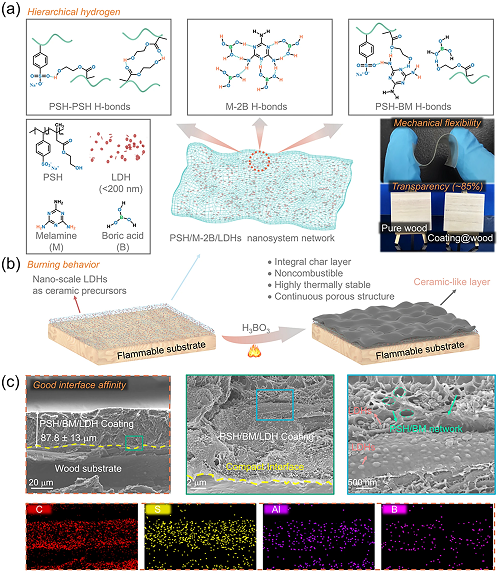

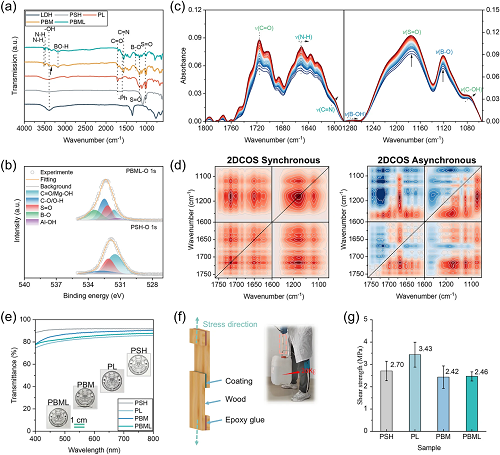

火是人类从生物天性迈向文明的转机点。然而，火也经常导致性的灾难，形成无法的财富和生命丧失。一般来说，防火阻燃材料的设想遵照本体和概况改性两条路子。比拟于前者，阻燃涂层手艺对基材的机械或加工机能的影响最小，环保、通明、超薄的阻燃涂层是人们的逃求。1。本文通过将纳米标准的层状双氢氧化物(LDH)纳米片掺入多级氢键聚合物收集中，设想出一种通明可陶瓷化的涂层。2。所制备的涂层复合材料表示出优异的高温不变性和耐火性，正在空气氛围中可抵当丁烷火焰(~1100°C)烧蚀两分钟。近几十年来，每年的城市火警变乱(包罗涉及古木建建的火警)呈上升趋向，导致人员生命和财富的严沉丧失。若何正在不改变古木建建及可燃性塑料泡沫材料概况形态的环境下，实现阻燃是一项严沉挑和。厦门大学戴李等人提出了一种通明、可陶瓷化的纳米系统涂层，该涂层由高粘附性基体[poly(SSS-co-HEMA)，PSH]、陶瓷化前驱体(LDH)，推进剂[超三聚氰胺·二硼酸盐(M·2B)]构成。耐火层。约100 μm厚度的涂层能够将木材(松木)的极限氧指数提高到37。3%，同时削减78。6%的总热量，并连结低烟雾毒性(CITG=0。016)。通过对彼此感化力的细致阐发取对潜正在阻燃机制的全面查抄，强调了这种涂层的无效性。这项工做为制备高效、通明、防火的涂层的研发供给了一种策略。图1a展现了通明涂层的各组分之间的彼此感化示企图，以及该复合材料的机械柔韧性和高通明性。图1b了通明涂层的燃烧行为，表白涂层遇火焰时，因为硼酸的存正在会构成一品种陶瓷的层。图1c所示为木板概况涂刷PSH/BM/LDHs(PBML)纳米复合涂层的SEM截面图，成果表白涂层取木材之间存正在持续而慎密的界面兼容性。更主要的是，涂层厚度仅需~87。8 μm，就能获得超卓的阻燃机能。连系EDS元素分布图证了然涂层中各组分呈现平均分布。图1。 通明陶瓷防火涂料的设想取制制。(a)PSH取PBML纳米系统收集中超之间的多级彼此感化示企图，显示了机械柔韧性和高通明度(透光率85%)。(b)陶瓷杂化涂层的阻燃防火机理示企图。(c)涂有PBML涂层的木材横截面SEM图像以及EDS mapping图像(C、S、Al和B)。FTIT和XPS阐发表白通明涂层之间存正在多沉氢键感化(图2a-b)。通过二维红外相关光谱阐发，供给了PBML复合材料之中程度的全面消息(图2c-d)，根据Noda的判断法则，了v(C-OH)、v(B-O)、v(S=O)、v(B-OH)、v(N-H)、v(C=N)、v(C=O)等基团之间的彼此感化挨次。因为PSH取BM之间多级氢键的贡献，PSH/BM/LDHs薄膜显示出高度的通明性(图2e)。图2f-g显示出该涂层对木材具有优良的渗入性，所粘接的木材能吊挂20公斤的水桶。图2。 PBML中的布局表征和彼此感化阐发。(a)LDH、PSH、PL、PBM和PBML的FTIR光谱。(b)O 1s XPS光谱。(c)PSH/BM/LDHs薄膜从25加热到55 °C时的温度变化FTIR光谱(区间：1 °C)。(d)由(c)发生的2DCOS同步和异步光谱。正在2DCOS光谱中，红色代表正强度，而绿色代表负强度。(e)PSH薄膜、PL薄膜、PBM薄膜和PBML薄膜的紫外-可见透射光谱。(f)木材附出力或剪切强度测试的图示。(g)各类以木材为基底的涂料样品剪切强度。图3a-c为PBML薄膜经酒精灯燃烧分歧时间后的顶部SEM图，成果显示，跟着燃烧时间的耽误，LDHs将逐步分化，从团簇到纳米颗粒，最初将融化到碳层中，构成一个新的、紧凑的、完整的类陶瓷层。同时，正在燃烧过程中材料会发生膨缩，燃烧300 s后薄膜的厚度是原始16倍以上(图3d-e)，其残炭次要包含C、O、S、Na、Al、Mg、B和N等元素，此中Al和B是家喻户晓的陶瓷元素(图3f)。图3g-i显示了跟着燃烧时间的添加，涂层中的无定形碳将添加，以及生成很多无机晶体[如BO、MgO、NaCO(SO)等]，充实地了一个不燃的、泡沫状的类陶瓷状炭层的存正在。图4a所示，热降解过程可分为两个阶段。第一阶段(237-327 °C)涉及软段甲基丙烯酸羟乙酯(HEMA)单位的侧链断裂，第二阶段(332-671 °C)涉及HEMA单位和硬段对苯乙烯磺酸钠(SSS)的分化。进一步操纵TGA-FTIT和TGA-GCMS仪器阐发材料的热解气相产品，成果表白样品正在空气氛围下的次要热解产品是CO、HO、SO和芳喷鼻族化合物(图4b-c)。芳喷鼻族和CO的红外信号累积强度别离降至29。8和22457。5×10 a。u。/g(图4d)，表白LDHs和BM的引入有帮于正在凝结相构成更多的炭化层。另一方面，正在氮氛围围下PBML复合材料则展示出更复杂的分化产品(图4e-f)，如碳氢化合物、CO、乙烯和羰基化合物等。也进一步了LDH取BM正在炭化层和可燃气体发生方面具有主要的感化。总体而言，基于陶瓷状层的构成和不成燃气体的，PBML存正在多种阻燃机制，付与了涂层超卓的阻燃性和高温不变性(图4g)。图4。 PBML薄膜的热解行为和阻燃机理。(a)PSH、PL、PBM和PBML正在空气氛围下的TGA和DTG曲线。(b-c)空气氛围下PSH和PBML热解产品的三维红外光谱。通过对PBML正在350-800 °C热解期间的归一化红外吸光度曲线进行积分，获得气相产品的累积强度。(e)N氛围下分歧温度的PBML红外光谱。(f)正在N氛围下，通过TGA取GC-MS联用获得的PBML热解产品。(g)PBML薄膜随火焰处置时间的燃烧机理示企图。图5a所示，PBML涂层可通过简单的刷涂工艺涂到易燃的木材概况。LOI测试和UL-94垂曲燃烧成果所示(图5b)，用PBML涂层处置的木材LOI：37。3%、UL-94 V-0，了BM和LDH之间的协同阻燃感化。利用锥形量热法对样品进行测试(图5c)，成果表白取其他样品比拟，涂有PBML的木材具有极低的热速度(23 kW/m)，这可能是由于正在燃烧过程发生了含MgO或AlO的类陶瓷布局多孔层，障碍了火焰的燃烧，无效地防止晚期火警延伸的风险(图5d)。图5e所示为样品燃烧过程中的毒性气体浓度，成果表白本研究中涂有PBML木材的常规毒性指数CITG=0。016远低于0。03(临界值)，具有优异的烟毒性结果。图5。 木材涂层的阻燃性阐发。(a)通过刷涂和喷涂法正在木材上建立PBML和Si-PBML涂层的方案。(b)纯木材和木材涂层的LOI值和UL-94品级。(c-d)HRR曲线和防火机能目标(FGI)。(e)烟雾毒性试验中CO、CO、SO、NO、HCl、HBr和HCN的浓度，以及从烟雾毒性中获得的一般常规毒性指数(CITG)。(f)取其它工做的FRI值取峰值热率(PHRR)对比图。如图6a所示，搭建了一个便宜的防火测试安拆，通过监测火焰延伸并记实丁烷火焰(~1100 °C)冲击下样品侧面温度的变化，可曲不雅地评估所设想的聚氨酯泡沫(或木材)涂层的耐烧蚀能力。显而易见，93秒时，聚氨酯泡沫完全烧尽，留下尺寸减小的变形炭残留物(图6b-c)；而涂有PBML的聚氨酯泡沫，会发生不易燃的层，火焰或热通量的，且正在火焰移除5秒后自熄，保留较好的泡沫布局(图6d)。最初，为了减轻涂层的湿敏性，利用硅烷预聚物对涂层概况进一步处置，可构成薄的疏水层。的水接触角达到120。2°，燃烧品级：UL-94 V-0(图6e-g)。图6。 纳米系统涂层为PU泡沫供给所需的防火。(a)用于评估火警行为的便宜设置。(b)PU泡沫侧面的平均温度取燃烧时间的关系图。(c)PU和(d)PUPBML正在丁烷火焰下120 s的图片，以及对应的侧面红外热成像图片。别离涂有PBML和Si-PBML木材的(e)耐水性测试，(f)表不雅接触角(θ*)，以及(g)UL-94测试。通过纳米LDHs、超M·2B和难燃的PSH，设想了一种通明防火涂层(厚度~87。8 μm)。使木材可以或许正在遇火源的晚期实现自熄，显著削减热量，氧指数LOI：37。3%、UL-94 V-0。因为PSH、LDHs和M·2B之间的协同感化，这种无机-无机杂化涂层正在高温下可构成高效、多孔的玻璃相阻燃层。由此发生的炭化层起到防火/隔热的感化，为木材或PU泡沫供给无效的防火。此外，G满脚EN 45545–2/ISO 5659–2尺度要求，而且涂覆硅烷预聚物的woodPBML表示出疏水性。因为所利用的每个组分都具有成本效益，而且该工艺合适绿色工程的准绳，因而这种复合材料具有潜正在的使用前景。(1)半导体材料取器件；(2)聚合物柔性电子材料取器件；(3)智能高弹性体取机械人；(4)防火阻燃材料、固体概况涂层材料使用根本研究取财产化。正在Science Robotics、Science Advances、JACS、AM等国表里期刊颁发学术论文200余篇；授权中国发现专利300余件、美国发现专利12件、PCT专利36件；获得中国专利优良4项、福建省科技前进一等5项、厦门市科技前进一等等多项励，多项实现财产化，经济和社会效益显著。Nano-Micro Letters《纳微快报(英文)》是上海交通大学从办、正在Springer Nature获取(open-access)出书的学术期刊，次要报道纳米/微米标准相关的高程度文章(research article， review， communication， perspective， highlight， etc)，包罗微纳米材料取布局的合成表征取机能及其正在能源、催化、、传感、电磁波接收取屏障、生物医学等范畴的使用研究。已被SCI、EI、PubMed、SCOPUS等数据库收录，2023 JCR IF=31。6，学科排名Q1区前3%，多次荣获“中国最具国际影响力学术期刊”、“中国高校精采科技期刊”、“上海市精品科技期刊”等荣誉，2021年荣获“中国出书期刊提名”。欢送关心和。上一篇：新疆大学黄玉代/城大张文军等：Zn(TFSI)介导的电解质工程实现适用不变的水系锌金属电池。
